| 1 |
|
| 2 |
 |
 |
 |
 |

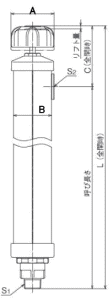

| 寸法 |
|
| A |
丸68mm |
| B |
角60mm |
| C |
96mm |
|
|
カラーバリエーション
| BR |
WH |
FB |
BM |
 |
 |
 |
 |
| ブラウン |
ホワイト |
フロスト
ブラック |
ベージュ
メタル |
●製品写真は印刷職のため、実物と
異なる場合があります。 |
| 〇 |
4色のカラーバリエーション。建物の雰囲気や回りの景観に合わせてお好みの色が選べます。 |
| 〇 |
弁部などの内部構造をすべて抜き出して点検修理ができます。 |
| ■仕様 |
| 型式 |
D-X3 |
| 吐水口径 |
13mm |
本体接続
口径 |
20mm |
| 主要材質 |
|
| 本体接続 |
テーパおねじ |
| 外筒カラー |
BR・WH・FB・BM |
| 使用流体 |
水道水 |
| 使用温度 |
35.℃以下 |
| 使用水圧 |
1.0MPa(10.2kgf/cm2)以下 |
| 認証機関 |
日水協認証センター |
|
|
| 3 |
| |
竹村 不凍水栓柱D-A ブラウン BR |
| 品番 |
|
|
呼び長さ |
税込定価 |
|
ネット注文 |
|
|
20mm |
13mm |
0.8m |
\30,690. |
|
|
|
|
1.0m |
\30,690. |
|
|
|
|
1.2m |
\33,033. |
|
|
|
|
1.5m |
\37,169. |
|
|
|
| 4 |
| |
竹村 不凍水栓柱D-A ホワイト WH |
| 品番 |
|
|
呼び長さ |
税込定価 |
|
ネット注文 |
|
|
20mm |
13mm |
0.8m |
\30,690. |
|
|
|
|
1.0m |
\30,690. |
|
|
|
|
1.2m |
\33,033. |
|
|
|
|
1.5m |
\37,169. |
|
|
|
| 5 |
| |
竹村 不凍水栓柱D-A フロストブラック FB |
| 品番 |
|
|
呼び長さ |
税込定価 |
|
ネット注文 |
|
|
20mm |
13mm |
0.8m |
\30,690. |
|
|
|
|
1.0m |
\30,690. |
|
|
|
|
1.2m |
\33,033. |
|
|
|
|
1.5m |
\37,169. |
|
|
|
| 6 |
| |
竹村 不凍水栓柱D-A ベージュメタリック BM |
| 品番 |
|
|
呼び長さ |
税込定価 |
|
ネット注文 |
|
|
20mm |
13mm |
0.8m |
\30,690. |
|
|
|
|
1.0m |
\30,690. |
|
|
|
|
1.2m |
\33,033. |
|
|
|
|
1.5m |
\37,169. |
|
|
|
| 7 |
| |
品名 |
品番 |
口径 |
税込定価 |
ネット価格 |
ネット注文 |
 |
排水
浸透マスカバーセット
詳細カタログ |
OM-C |
-- |
\3,610. |
|
|
 |
排水浅型
浸透マスカバーセット
詳細カタログ |
OMS-C |
-- |
\3,610. |
|
|
 |
回転式ポリ給水エルボ
詳細カタログ |
P-RJY-1320 |
| 本体接続 |
|
ポリパイプ |
| 口径 |
|
口径 |
| Rc20mm |
X |
13mm |
|
\8,107. |
|
|
|
回転式ポリ給水エルボ
詳細カタログ |
P-RJY-2020 |
| 本体接続 |
|
ポリパイプ |
| 口径 |
|
口径 |
| Rc20mm |
X |
20mm |
|
\8,987. |
|
|
 |
下部給水エルボ
詳細カタログ |
D-JL-1320 |
| 本体接続 |
|
配管接続 |
| 口径 |
|
口径 |
| Rc20mm |
X |
G3/4 |
Gシモク接続 |
\3,212. |
|
|
| |
下部給水エルボ
詳細カタログ |
D-JL-2020 |
| 本体接続 |
|
配管接続 |
| 口径 |
|
口径 |
| Rc20mm |
X |
G1 |
Gシモク接続 |
\3,828. |
|
|
 |
ポリ給水エルボ
詳細カタログ |
P-JY-1320 |
| 本体接続 |
|
ポリパイプ |
| 口径 |
|
口径 |
| Rc20mm |
X |
13mm |
|
\4,697. |
|
|
| |
ポリ給水エルボ
詳細カタログ |
P-JY-2020 |
| 本体接続 |
|
ポリパイプ |
| 口径 |
|
口径 |
| Rc20mm |
X |
20mm |
|
\5,555. |
|
|
 |
固定バンド角
詳細カタログ |
SM-QP-79 |
□60mm用 |
\4,400. |
|
|
 |
固定バンド丸
詳細カタログ |
SM-C-79 |
〇60mm用 |
\4,400. |
|
|
 |
固定バンド角(T足用)
詳細カタログ |
SM-QP-T |
□60mm用 |
\4,400. |
|
|
 |
伸縮式固定バンド角
詳細カタログ |
SM-QPS |
□60mm用 |
\4,400. |
|
|
 |
伸縮式固定バンド丸
詳細カタログ |
SM-CS |
〇60mm用 |
\4,400. |
|
|
 |
固定バンド
詳細カタログ |
SPL1400 |
□60mm用 |
\1,936. |
|
|
 |
こちらでご案内しております。 |
 |
|
| 8 |
 |
| 9 |
 |
| 不凍水栓の水抜きのしくみは、どうなっているの？ |
| 水抜きハンドル(①)を閉め、蛇口(②)を開けると、立上り管(③)に空気が入り、水が下に落ちていきます。凍結深度以下まで落ちた水は排水部で配水(水抜き)されます(④)。 |
| これにより、凍る可能性のある「凍結深度より上にある配管(立上り管)内の水」がなくなり、凍結を防ぐことができます。 |
| ●不凍水栓の操作方法 |
| ■水抜き操作(凍結防止) |
| 水抜き操作をする前に、必ずホースを水栓金具(蛇口等)からはずします。 |
| (1)水抜きハンドルを"水抜"方向(右回り)に止まるまで回します。 |
(2)水栓金具(蛇口等)を開けます。(水が抜けます
※水栓金具(蛇口等)は、固定コマ式(寒冷地仕様)をお使いください。
(蛇口につきましてはP48竹村総もご覧ください) |
|
|
| (3)水抜きが終わったら、水栓金具を閉めます。 |
|
| ※凍結深度は地域によって変わりますので注意してください。 |
| ※不凍水栓柱本体(排水部)は、必ず凍結深度以下に設置して浸透マスや砂利などを使い、排水しやすい環境にしてください。 |
|
| ■通水操作 |
| 水抜きハンドルを"通水"方向(左回り)に止まるまで回します。 |
| (通水状態になります) |
| ※水栓金具(蛇口等)を操作してお使いください。 |
| 注意！ 通水操作直後は水栓金具(蛇口等)から水が飛び散ることがあります。 |
|
|
